500 վ պատի վրա տեղադրված ակտիվ ներդաշնակ ֆիլտր
Փնտրում եք էներգիայի որակը բարելավելու լավագույն լուծումները: Մեր 500V պատի վրա տեղադրված ակտիվ ներդաշնակ ֆիլտրն առաջարկում է արդյունավետ կատարում եւ հուսալի պաշտպանություն: Բացահայտեք, թե ինչպես Geya- ի նորարարական լուծումները կարող են բավարարել ձեր կարիքները: Լրացուցիչ տեղեկությունների համար դիմեք մեզ:

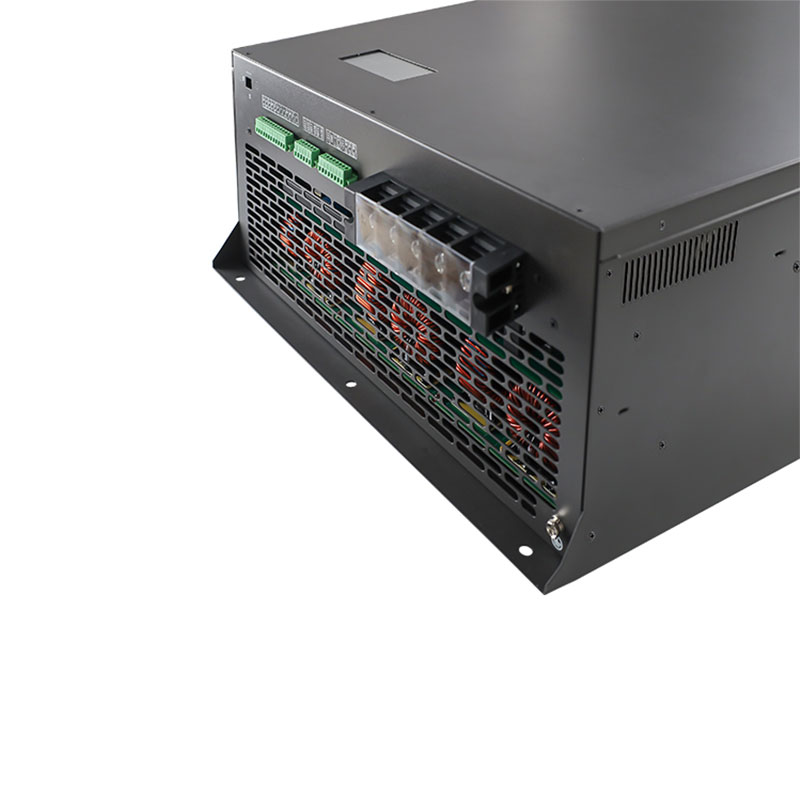

500V պատի վրա տեղադրված ակտիվ ներդաշնակ ֆիլտրը (AHF) տրամադրում է առաջադեմ ներդաշնակ մեղմացում եռաֆազ քառանկյունի (3P4W) 500V էլեկտրաէներգիայի համակարգերի համար: Օգտագործելով DSP + CPLD թվային կառավարման հիմնական եւ եռամսյակային տեղաբանությունը, այս AHF- ն ապահովում է ճշգրիտ ներդաշնակ ընթացիկ փոխհատուցում: Դրա մոդուլային դիզայնը թույլ է տալիս մասշտաբային լուծումներ զուգահեռ կապի միջոցով `տեղադրումը եւ պահպանումը պարզեցնելը: 500V պատի վրա տեղադրված AHF- ն արդյունավետորեն զտում է ներդաշնակությունը 2-րդից մինչեւ 50-րդ կարգը, հասնելով զտիչ արագության մինչեւ 95%: Գնահատված է 100A- ի համար, այս պատի վրա տեղադրված միավորը ապահովում է բարձրավոլտ արդյունաբերական ծրագրերում հզորության որակը:
Մոդելի նկարագրությունը.
| Կարոս | Ahf | 0.4 | 50 ա | / | 4 լ | W |
| Ձեռնարկությունների կոդ | Ակտիվ ներդաշնակ ֆիլտր | Լարման մակարդակ 0.5: 500 Վ ± 20% |
Գնահատված կարողությունները (KVAR) 100a | 3 լ. Եռաֆազ եռացող եռաֆայլ 4 լ. Եռաֆազոր չորս մետաղալար |
Վ. Պատի վրա տեղադրված |
Նկարագրություն.
● Օգտագործեք DSP + CPLD բոլոր թվային կառավարման հիմնական, եռյակի տասնյակի տեխնոլոգիան, առաջադեմ ներդաշնակ հայտնաբերման ալգորիթմ եւ PWM կառավարման ռազմավարություն `ներդաշնակ հոսանքի ճշգրիտ փոխհատուցման համար:
● Ընդունեք մոդուլային դիզայնը, որը հեշտացնում է բազմաթիվ մոդուլների զուգահեռ միացումը, քիչ տեղ է գրավում եւ հեշտ է պահպանել:
The Անկախ օդային խողովակների եւ անկախ պահեստների կառուցվածքային ձեւավորումը ապահովում է սարքավորումների կայուն աշխատանքը:
● Այն կարող է զտել ներդաշնակությունը ներդաշնակության լայն տեսականիով, 2-ից 50 ներդաշնակություն եւ միեւնույն ժամանակ լուծել եռաֆազ անհավասարակշռության խնդիրը:
● Ներդաշնակ ֆիլտրի տոկոսադրույքը բարձր է: Եթե կարողությունը թույլ է տալիս, ներդաշնակ ներկայիս զտման արագությունը կարող է լինել նույնքան բարձր, որքան 95% -ը: Սարքավորումների երկարաժամկետ կայուն աշխատանքը ապահովելու համար սահմանեք 100% ընթացիկ սահմանափակող ելք:
Ծրագրեր.
500 վ պատի վրա տեղադրված ակտիվ ներդաշնակ ֆիլտրերը կարեւորագույն նշանակություն ունեն բարձրավոլտ արդյունաբերական տարբեր պարամետրերում էլեկտրաէներգիայի որակի պահպանման համար.
● Ծանր արդյունաբերություն:Պաշտպանելով զգայուն սարքավորումների պաշտպանություն եւ արդյունաբերություններում բարձրորակ մեքենաների հուսալի գործողություն ապահովելը, հանքարդյունաբերությունը, նավթը եւ գազը եւ արտադրությունը:
● Վերականգնվող էներգիայի ինտեգրում.Վերականգնվող էներգիայի աղբյուրների կողմից ներածված էլեկտրաէներգիայի տատանումների եւ ներդաշնակ աղավաղումների հարթեցում, ինչպիսիք են արեւային եւ քամու ուժը:
● Բարձրավոլտ տվյալների կենտրոններ.Մաքուր էներգիա տրամադրելը ՏՏ կարեւոր ենթակառուցվածքների համար 500 Վ-ում գործող տվյալների կենտրոններում:
● Արդյունաբերական շարժիչային կրիչներ.Խոշոր շարժիչային կրիչների կողմից ստեղծված ներդաշնակ աղավաղումը, արդյունավետության բարելավումը եւ էներգիայի ծախսերը նվազեցնելը:
500V պատի վրա տեղադրված ակտիվ ներդաշնակ ֆիլտրերը առաջարկում են ուժեղ եւ արդյունավետ լուծում `բարձրավոլտ ծրագրեր պահանջելով էլեկտրաէներգիայի որակի օպտիմալացման համար:
Տեխնիկական պարամետրեր.
| 220V շարք | 380V շարք | 500V շարք | 690V շարք | ||
| Բարձրություն | <2000 մ, 2000 մ բարձրության վրա, ըստ GB / T3859.2 -ի | ||||
| Շրջակա միջավայրի ջերմաստիճանը | -20 ~ + 50 ℃ | ||||
| Հարաբերական խոնավություն | ≤90%, ոչ մի խտացում մակերեսին, երբ ամսական նվազագույն ջերմաստիճանը 25 է | ||||
| Աղտոտման մակարդակ | III մակարդակը ներքեւում | ||||
| Գործառնական լարման | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Աշխատանքային հաճախականություն | 50hz ± 5% | ||||
| Փոխհատուցման հոսանք | 25 ա | 25/50/75/100 / 150A | 100 ա | 100 ա | |
| Ցանցային կառուցվածք | Լ / ն | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Միավորների քանակը միացված է զուգահեռ | Ulimited | ||||
| Ընդհանուր մեքենայի արդյունավետություն | ≥97% | ||||
| Ցանցային կառուցվածք | 32KHZ | 16khz | 12.8khz | 12.8khz | |
| Փոխհատուցման միջակայք | 2 ~ 50 Տիվեր, մեկ փոխհատուցման տոկոսադրույքը կարգավորելի է | ||||
| Գործառույթի ընտրություն | Ռեակտիվ ուժ | Ռեակտիվ ուժ, ռեակտիվ ուժ + ասիմետրիա | |||
| Ռեակտիվ ուժ Փոխհատուցման տոկոսադրույքը | ≥95% | > 92% | |||
| Չեզոք ֆիլտրում կարողություն | Չեզոք գծի զտման հնարավորությունը 3 անգամ է փուլային ֆիլտրման հնարավորության մասին | ||||
| Ամբողջական պատասխան ժամանակը | <10ms | <40ms | <40ms | <40ms | |
| Աղմուկ | ≤60db | ≤60db | ≤65db | ≤65db | |
| Վերահսկիչ մեթոդ | 2-ճանապարհ RS485 ինտերֆեյս (աջակցում է GPRS / WIFI) | ||||
| Պաշտպանություն | Ծանրաբեռնվածություն, ծրագրակազմ / ապարատային գերլարում, ցանցի գերբեռնվածություն եւ թերագնահատում, հոսանքի ձախողում, գերբեռնվածություն, հաճախականության աննորմալության պաշտպանություն եւ այլն: | Ծանրաբեռնվածություն, ծրագրաշար / ապարատային գերլարում, ցանցի գերլարում եւ թերագնահատում, ցանցի լարման անհավասարակշռություն, հոսանքի անբավարարություն, գերբեռնվածություն, հաճախականության աննորմալություն, կարճ միացում պաշտպանություն եւ այլն: | |||
| Տեղադրման եղանակ | Դարակ / պատի վրա տեղադրված | Դարակ | |||
| Մուտքային գիծ | Վերադառնալ մուտքային (դարակ տեսակի), վերին մուտքային (պատի վրա տեղադրված) | Վերադառնալ մուտքային գիծ | |||
| Պաշտպանության մակարդակ | IP20 | ||||
Մոդել եւ ճշգրտում.
| Մոդելներ | ||||
|---|---|---|---|---|
| Մոդելի համարը | Գնահատված ընթացիկ (ա) | Համակարգի լարումը (V) | Չափերը (D * W * H) | Սառեցման եղանակ |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 մմ | Հարկադիր օդի սառեցում |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 մմ | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 մմ | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 մմ | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 մմ | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 մմ | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275 մմ | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275 մմ | |
