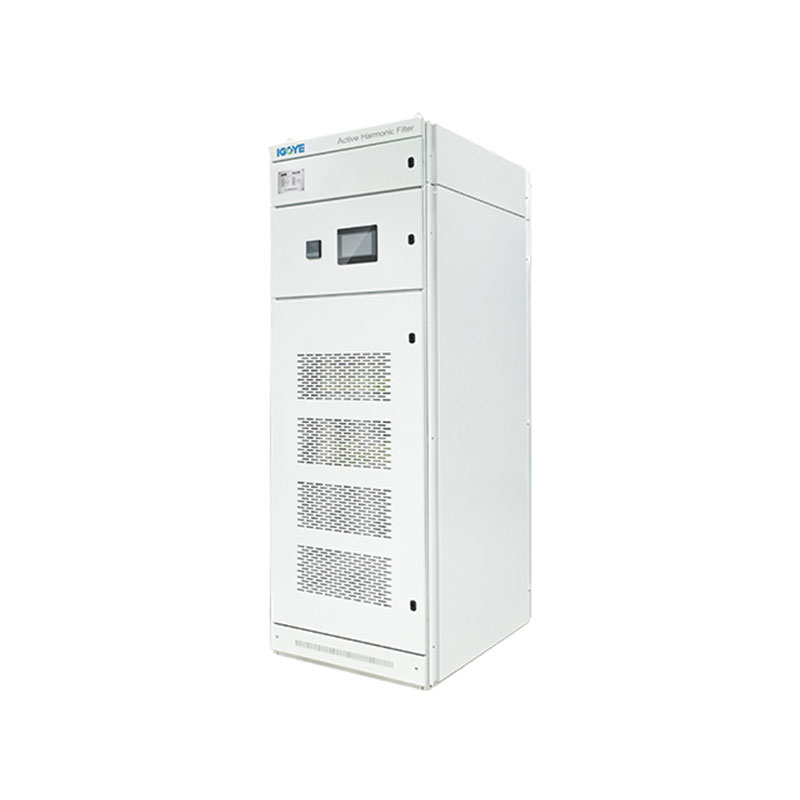

690v դարակաշարերի ակտիվ ներդաշնակ ֆիլտր
Փնտրում եք 690 Վ դարակաշարային ակտիվ ներդաշնակ ֆիլտր: Geya- ն առաջարկում է բարձրորակ լուծումներ `բարձր արդյունավետությամբ եւ հուսալիությամբ: Ստացեք ձեր կարիքներին համապատասխան համապարփակ մեջբերում եւ բարձրացրեք ձեր համակարգի արդյունավետությունը: Կապվեք մեզ հետ այժմ `լավագույն գնագոյացման եւ վաճառքի գերազանց աջակցության համար: Գործեք արագ, ձեր արտադրողականությունը խթանելու համար այսօր:
690V դարակաշարային ակտիվի ակտիվ ներդաշնակ ֆիլտրը (AHF) ապահովում է բարձրավոլտ (690 վ. 20%) առաջատար ներդաշնակ մեղմացում երեք փուլային էներգիայի համակարգերի համար: Այս դարակաշարային միավորը օգտագործում է DSP + CPLD թվային կառավարման հիմնական եւ եռամսյակային տեղաբանությունը `ճշգրիտ ներդաշնակ փոխհատուցման համար` մինչեւ 50-րդ ներդաշնակ: 100A գնահատված ընթացիկ հզորությամբ այն արդյունավետորեն վերաբերում է ներդաշնակ աղավաղմանը եւ եռաֆազ անհավասարակշռությանը: Մոդուլային դիզայնը աջակցում է զուգահեռ կապը `հզորության բարձրացման եւ պարզեցված պահպանման համար: Հարկադիր օդի հովացումը ապահովում է հուսալի գործողություն: 690V դարակափակիչ Active Harmonic Filter- ը ապահովում է էներգիայի որակի կայուն կառավարում `արդյունաբերական միջավայրեր պահանջելու համար:
Մոդելի նկարագրությունը.
| Կարոս | Ahf | 0.69 | 100 ա | / | 4 լ | R |
| Ձեռնարկությունների կոդ | Ակտիվ ներդաշնակ ֆիլտր | Լարման մակարդակ 0.69: 690V ± 20% |
Գնահատված կարողությունները (KVAR) 100a | 3 լ. Եռաֆազ եռացող եռաֆայլ 4 լ. Եռաֆազոր չորս մետաղալար |
R: Rack Mount |
Նկարագրություն.
● Օգտագործեք DSP + CPLD բոլոր թվային կառավարման հիմնական, եռյակի տասնյակի տեխնոլոգիան, առաջադեմ ներդաշնակ հայտնաբերման ալգորիթմ եւ PWM կառավարման ռազմավարություն `ներդաշնակ հոսանքի ճշգրիտ փոխհատուցման համար:

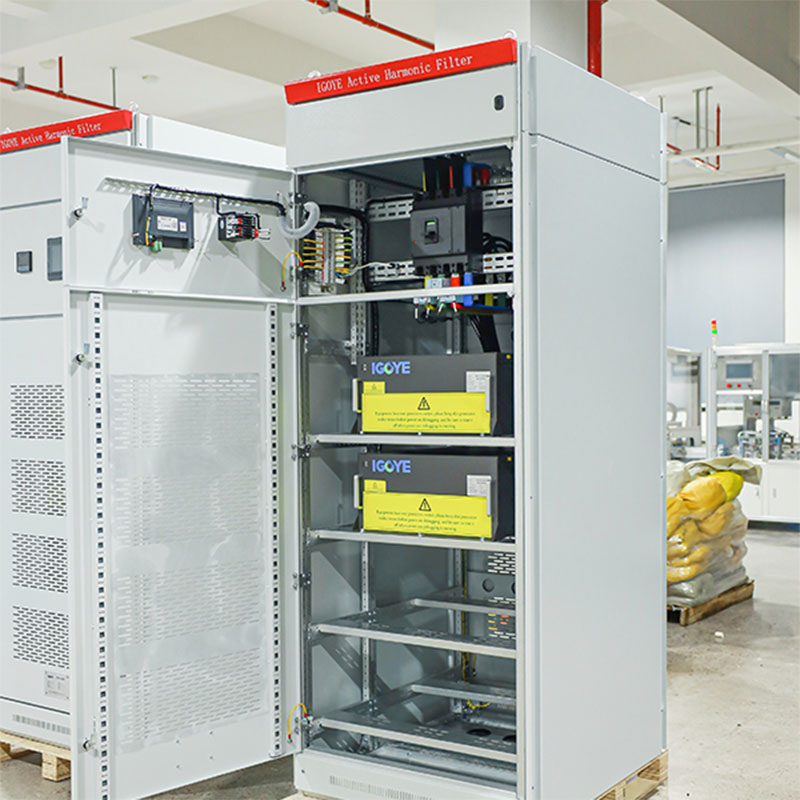

● Ընդունեք մոդուլային դիզայնը, որը հեշտացնում է բազմաթիվ մոդուլների զուգահեռ միացումը, քիչ տեղ է գրավում եւ հեշտ է պահպանել:
The Անկախ օդային խողովակների եւ անկախ պահեստների կառուցվածքային ձեւավորումը ապահովում է սարքավորումների կայուն աշխատանքը:
● Այն կարող է զտել ներդաշնակությունը ներդաշնակության լայն տեսականիով, 2-ից 50 ներդաշնակություն եւ միեւնույն ժամանակ լուծել եռաֆազ անհավասարակշռության խնդիրը:
● Ներդաշնակ ֆիլտրի տոկոսադրույքը բարձր է: Եթե կարողությունը թույլ է տալիս, ներդաշնակ ներկայիս զտման արագությունը կարող է լինել նույնքան բարձր, որքան 95% -ը: Սարքավորումների երկարաժամկետ կայուն աշխատանքը ապահովելու համար սահմանեք 100% ընթացիկ սահմանափակող ելք:
Ծրագրեր.
690V դարակաշար ԱԿՏԻՎ Հարմոնիկ ֆիլտրերը կարեւորագույն նշանակություն ունեն բարձրավոլտ էներգիայի համակարգերում էլեկտրաէներգիայի որակի եւ սարքավորումների կատարողականի պահպանման համար.
● Ծանր արդյունաբերական ծրագրեր.Մեծ փոփոխական հաճախականության կրիչների (VFD), ուղղորդիչների եւ այլ ոչ գծային բեռների արտադրած ներդաշնակություն `բարձրավոլտ համակարգերում:
● Հանքարդյունաբերություն եւ նավթ եւ գազ.Կտրուկ սարքավորումների հուսալի գործողության ապահովում `բարձր լարման էլեկտրաէներգիայի բաշխմամբ:
● Վերականգնվող էներգիայի ինտեգրում.Im անցին միացված բարձրավոլտ վերականգնվող էներգիայի աղբյուրներից կայունացնող ուժը:
● Տվյալների կենտրոններ եւ կրիտիկական ենթակառուցվածքներ.Զգայուն սարքավորումների պաշտպանություն եւ բարձրավոլտ տվյալների կենտրոնի միջավայրում էներգիայի որակի պահպանում:
690v Rack Active Harmonic Filters Առաջարկում է արդյունավետ ներդաշնակ մեղմացում բարձրավոլտ ծրագրերում էլեկտրաէներգիայի որակի համար:
Տեխնիկական պարամետրեր.
| 220V շարք | 380V շարք | 500V շարք | 690V շարք | ||
| Բարձրություն | <2000 մ, 2000 մ բարձրության վրա, ըստ GB / T3859.2 -ի | ||||
| Շրջակա միջավայրի ջերմաստիճանը | -20 ~ + 50 ℃ | ||||
| Հարաբերական խոնավություն | ≤90%, ոչ մի խտացում մակերեսին, երբ ամսական նվազագույն ջերմաստիճանը 25 է | ||||
| Աղտոտման մակարդակ | III մակարդակը ներքեւում | ||||
| Գործառնական լարման | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Աշխատանքային հաճախականություն | 50hz ± 5% | ||||
| Փոխհատուցման հոսանք | 25 ա | 25/50/75/100 / 150A | 100 ա | 100 ա | |
| Ցանցային կառուցվածք | Լ / ն | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Միավորների քանակը միացված է զուգահեռ |
Ulimited | ||||
| Ընդհանուր մեքենայի արդյունավետություն | ≥97% | ||||
| Ցանցային կառուցվածք | 32KHZ | 16khz | 12.8khz | 12.8khz | |
| Փոխհատուցման միջակայք | 2 ~ 50 Տիվեր, մեկ փոխհատուցման տոկոսադրույքը կարգավորելի է | ||||
| Գործառույթի ընտրություն | Ռեակտիվ ուժ | Ռեակտիվ ուժ, ռեակտիվ ուժ + ասիմետրիա | |||
| Ռեակտիվ ուժ Փոխհատուցման տոկոսադրույքը |
≥95% | > 92% | |||
| Չեզոք ֆիլտրում կարողություն |
Չեզոք գծի զտման հնարավորությունը 3 անգամ է փուլային ֆիլտրման հնարավորության մասին | ||||
| Ամբողջական պատասխան ժամանակը | <10ms | <40ms | <40ms | <40ms | |
| Աղմուկ | ≤60db | ≤60db | ≤65db | ≤65db | |
| Վերահսկիչ մեթոդ | 2-ճանապարհ RS485 ինտերֆեյս (աջակցում է GPRS / WIFI) | ||||
| Պաշտպանություն | Ծանրաբեռնվածություն, ծրագրակազմ / ապարատային գերլարում, ցանցի գերբեռնվածություն եւ թերագնահատում, հոսանքի ձախողում, գերբեռնվածություն, հաճախականության աննորմալության պաշտպանություն եւ այլն: | Ծանրաբեռնվածություն, ծրագրաշար / ապարատային գերլարում, ցանցի գերլարում եւ թերագնահատում, ցանցի լարման անհավասարակշռություն, հոսանքի անբավարարություն, գերբեռնվածություն, հաճախականության աննորմալություն, կարճ միացում պաշտպանություն եւ այլն: | |||
| Տեղադրման եղանակ | Դարակ / պատի վրա տեղադրված | Դարակ | |||
| Մուտքային գիծ | Վերադառնալ մուտքային (դարակ տեսակի), վերին մուտքային (պատի վրա տեղադրված) | Վերադառնալ մուտքային գիծ | |||
| Պաշտպանության մակարդակ | IP20 | ||||
Մոդել եւ ճշգրտում.
| Մոդելի համարը | Գնահատված ընթացիկ (ա) | Համակարգի լարումը (V) | Չափերը (D * W * H) | Սառեցման եղանակ |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 մմ | Հարկադիր օդի սառեցում |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 մմ | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 մմ | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 մմ | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 մմ | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 մմ | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275 մմ | |
| GY APF-0.69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275 մմ |
