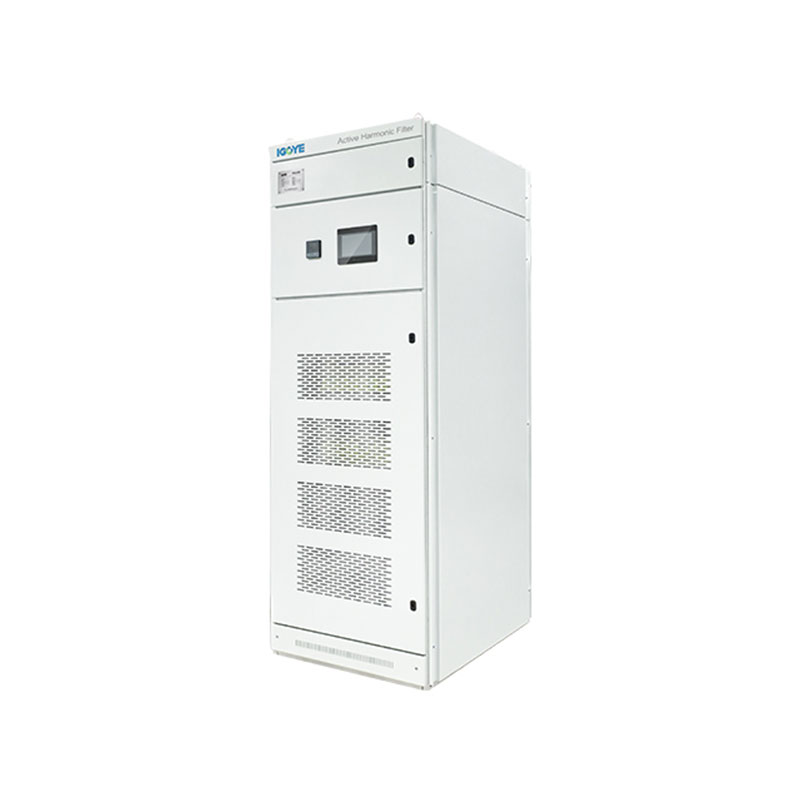

500V կաբինետի տիպի ակտիվ ներդաշնակ ֆիլտր
500V կաբինետի տիպի ակտիվ ներդաշնակ ֆիլտր էժան գներով մեղմացնող ներդաշնակություն 500 Վ 3-փուլում (3/4-մետաղալար) համակարգերում: Ներկայացնում է թվային հսկողություն, մոդուլային ձեւավորում եւ փոխհատուցում է մինչեւ 50-րդ ներդաշնակությունը, ուղղելով անհավասարակշռությունները: Հիանալի է միջին լարման էլեկտրաէներգիայի բաշխման, ծանր արդյունաբերության եւ վերականգնվող էներգիայի համակարգերի համար: Հասեք մի գնանշում, որը հավասարեցնում է ձեր բիզնեսի նպատակներին:
500V կաբինետ տիպի ակտիվ ներդաշնակ ֆիլտրը (APF) ներկայացնում է 500 վ եռաֆազ եռաֆազ երեք մետաղալարով եւ չորս մետաղալար էլեկտրական համակարգերում ներդաշնակ մեղմացման բարձրորակ լուծում: Օգտագործելով Advanced DSP + CPLD թվային հսկողություն եւ եռամսյակային տեղաբանություն, այս APF- ն հասնում է ճշգրիտ ներդաշնակ ընթացիկ փոխհատուցմանը մինչեւ 50-րդ ներդաշնակությունը: Դրա մոդուլային դիզայնը հնարավորություն է տալիս մասշտաբային կարողություն ունենալ բազմաթիվ միավորների զուգահեռ կապի միջոցով: Անկախ օդային խողովակներով ամուր կաբինետի մեջ կցված 500 վ պահարանի տիպի ակտիվ ներդաշնակ ֆիլտրը ապահովում է հուսալի գործողություն եւ հեշտ սպասարկում: Այս APF- ն, մինչեւ 400A եւ KVAR հնարավորություններ մինչեւ 400A եւ KVAR կարողություններ մինչեւ 400, մատուցում է էլեկտրաէներգիայի որակի բարելավում 500 Վ համակարգերի համար:
Մոդելի նկարագրությունը.
| Կարոս | Ahf | 0.5 | 100 ա | / | 4 լ | C |
| Ձեռնարկությունների կոդ | Ակտիվ ներդաշնակ ֆիլտր | Լարման մակարդակ 0.5: 500 Վ ± 20% |
Գնահատված կարողությունները (KVAR) 100a | 3 լ. Եռաֆազ եռացող եռաֆայլ 4 լ. Եռաֆազոր չորս մետաղալար |
Գ. Կաբինետ |
Նկարագրություն.
● Օգտագործեք DSP + CPLD բոլոր թվային կառավարման հիմնական, եռյակի տասնյակի տեխնոլոգիան, առաջադեմ ներդաշնակ հայտնաբերման ալգորիթմ եւ PWM կառավարման ռազմավարություն `ներդաշնակ հոսանքի ճշգրիտ փոխհատուցման համար:
● Ընդունեք մոդուլային դիզայնը, որը հեշտացնում է բազմաթիվ մոդուլների զուգահեռ միացումը, քիչ տեղ է գրավում եւ հեշտ է պահպանել:
The Անկախ օդային խողովակների եւ անկախ պահեստների կառուցվածքային ձեւավորումը ապահովում է սարքավորումների կայուն աշխատանքը:
● Այն կարող է զտել ներդաշնակությունը ներդաշնակության լայն տեսականիով, 2-ից 50 ներդաշնակություն եւ միեւնույն ժամանակ լուծել եռաֆազ անհավասարակշռության խնդիրը:
● Ներդաշնակ ֆիլտրի տոկոսադրույքը բարձր է: Եթե կարողությունը թույլ է տալիս, ներդաշնակ ներկայիս զտման արագությունը կարող է լինել նույնքան բարձր, որքան 95% -ը: Սարքավորումների երկարաժամկետ կայուն աշխատանքը ապահովելու համար սահմանեք 100% ընթացիկ սահմանափակող ելք:
Ծրագրեր.
500V կաբինետ տիպի ակտիվ ներդաշնակ ֆիլտրեր նախատեսված են միջին լարման արդյունաբերական ծրագրերում էլեկտրաէներգիայի որակի բարելավման համար.
● Միջին լարման էլեկտրական բաշխում.Էլեկտրաէներգիայի բաշխիչ ցանցերի կայունացումը `մեղմելով ներդաշնակ աղավաղումները եւ համակարգի արդյունավետության բարելավումը:
● Ծանր արդյունաբերական գործընթացներ.Բարձր ներդաշնակ պարունակությամբ արդյունաբերություններում զգայուն սարքավորումների հուսալի շահագործման ապահովում, ինչպիսիք են հանքարդյունաբերությունը եւ նավթը եւ գազը:
● Վերականգնվող էներգիայի համակարգեր (միջին լարման).Միջին լարման վերականգնվող էներգիայի աղբյուրների միացման կետում էներգիայի որակի բարելավում:
● Ծովային եւ օֆշորային ծրագրեր.Հուսալի հզորության որակի տրամադրում կոշտ միջավայրում, որտեղ տարածված են 500V համակարգ:
500V կաբինետ տիպի ակտիվ ներդաշնակ ֆիլտրեր առաջարկում են ուժեղ եւ հարմարվող լուծում էլեկտրաէներգիայի որակի օպտիմալացման համար 500V դիմում պահանջելով:
Տեխնիկական պարամետրեր.
| 220V շարք | 380V շարք | 500V շարք | 690V շարք | ||
| Բարձրություն | <2000 մ, 2000 մ բարձրության վրա, ըստ GB / T3859.2 -ի | ||||
| Շրջակա միջավայրի ջերմաստիճանը | -20 ~ + 50 ℃ | ||||
| Հարաբերական խոնավություն | ≤90%, ոչ մի խտացում մակերեսին, երբ ամսական նվազագույն ջերմաստիճանը 25 է | ||||
| Աղտոտման մակարդակ | III մակարդակը ներքեւում | ||||
| Գործառնական լարման | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Աշխատանքային հաճախականություն | 50hz ± 5% | ||||
| Փոխհատուցման հոսանք | 25 ա | 25/50/75/100 / 150A | 100 ա | 100 ա | |
| Ցանցային կառուցվածք | Լ / ն | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Միավորների քանակը միացված է զուգահեռ |
Ulimited | ||||
| Ընդհանուր մեքենայի արդյունավետություն | ≥97% | ||||
| Ցանցային կառուցվածք | 32KHZ | 16khz | 12.8khz | 12.8khz | |
| Փոխհատուցման միջակայք | 2 ~ 50 Տիվեր, մեկ փոխհատուցման տոկոսադրույքը կարգավորելի է | ||||
| Գործառույթի ընտրություն | Ռեակտիվ ուժ | Ռեակտիվ ուժ, ռեակտիվ ուժ + ասիմետրիա | |||
| Ռեակտիվ ուժ Փոխհատուցման տոկոսադրույքը |
≥95% | > 92% | |||
| Չեզոք ֆիլտրում կարողություն |
Չեզոք գծի զտման հնարավորությունը 3 անգամ է փուլային ֆիլտրման հնարավորության մասին | ||||
| Ամբողջական պատասխան ժամանակը | <10ms | <40ms | <40ms | <40ms | |
| Աղմուկ | ≤60db | ≤60db | ≤65db | ≤65db | |
| Վերահսկիչ մեթոդ | 2-ճանապարհ RS485 ինտերֆեյս (աջակցում է GPRS / WIFI) | ||||
| Պաշտպանություն | Ծանրաբեռնվածություն, ծրագրակազմ / ապարատային գերլարում, ցանցի գերբեռնվածություն եւ թերագնահատում, հոսանքի ձախողում, գերբեռնվածություն, հաճախականության աննորմալության պաշտպանություն եւ այլն: | Ծանրաբեռնվածություն, ծրագրաշար / ապարատային գերլարում, ցանցի գերլարում եւ թերագնահատում, ցանցի լարման անհավասարակշռություն, հոսանքի անբավարարություն, գերբեռնվածություն, հաճախականության աննորմալություն, կարճ միացում պաշտպանություն եւ այլն: | |||
| Տեղադրման եղանակ | Դարակ / պատի վրա տեղադրված | Դարակ | |||
| Մուտքային գիծ | Վերադառնալ մուտքային (դարակ տեսակի), վերին մուտքային (պատի վրա տեղադրված) | Վերադառնալ մուտքային գիծ | |||
| Պաշտպանության մակարդակ | IP20 | ||||
Մոդել եւ ճշգրտում.
| Կառավարության սարքի մոդելը | ||||
|---|---|---|---|---|
| Մոդելի համարը | Փոխհատուցման կարողություն (KVAR) | Համակարգի լարումը (V) | Չափերը (D * W * H) | Սառեցման եղանակ |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200 մմ | Հարկադիր օդի սառեցում |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| Gy APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| Gy APF-0.4-300A / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200 մմ | |
Թեժ պիտակներ: 500V կաբինետի տիպի ակտիվ ներդաշնակ ֆիլտր
