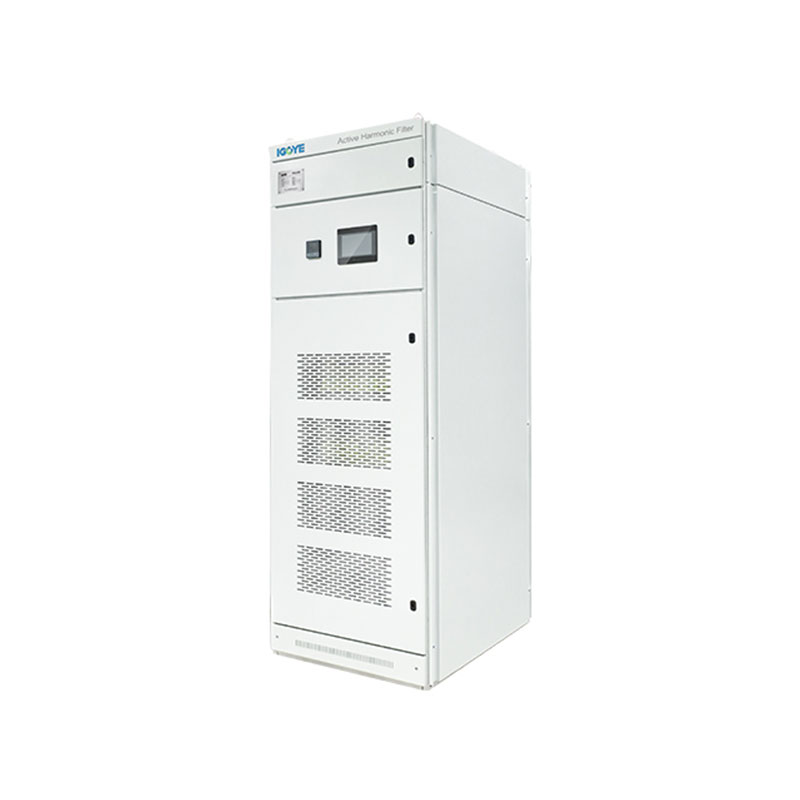

690V կաբինետ տիպի ակտիվ ներդաշնակ ֆիլտր
Geya է 690v Կաբինետ-տիպի ակտիվ ներդաշնակ ֆիլտեր Արտադրող եւ մատակարար, Չինաստան. Ներկայացնում է թվային հսկողություն, մոդուլային ձեւավորում եւ փոխհատուցում է մինչեւ 50-րդ ներդաշնակությունը, ուղղելով անհավասարակշռությունները: Իդեալական է միջին լարման էլեկտրական համակարգերի, ծանր արդյունաբերության եւ ծովային ծրագրերի համար: Լրացրեք մեր ձեւը այժմ `ձեր գնման կարիքների համար արագ մեջբերում ստանալու համար:
Ապրանքի նկարագրությունը.

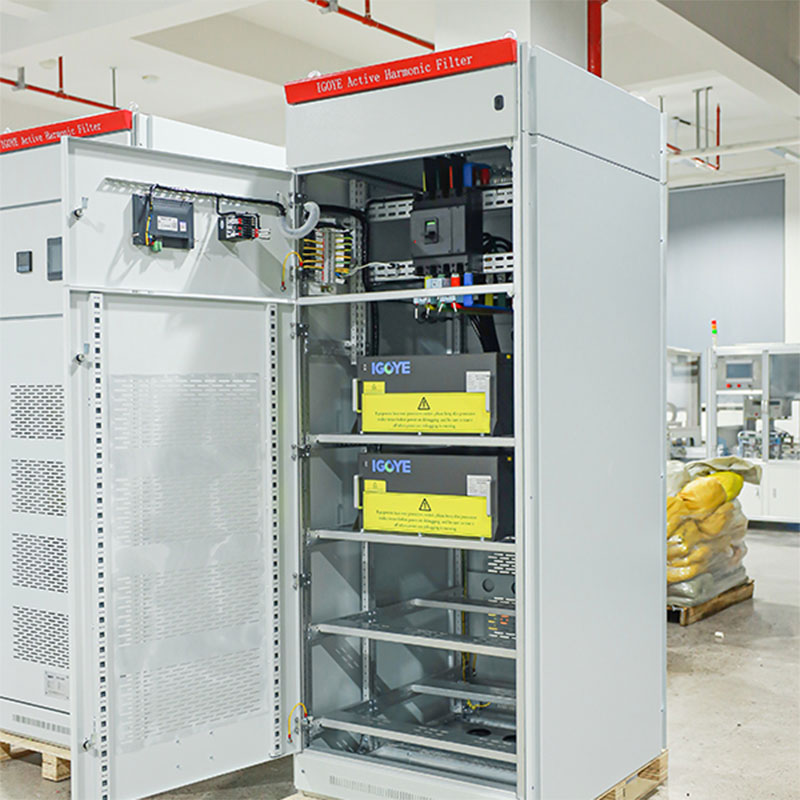

690V կաբինետի տիպի ակտիվ ներդաշնակ ֆիլտրը (APF) առաջարկում է կայուն լուծում ներդաշնակ մեղմացման եւ էլեկտրաէներգիայի որակի բարելավման համար 690v եռաֆազ եռացող եռամյա եւ չորս մետաղալար էլեկտրական համակարգերում: Այս APF- ն օգտագործում է Advanced DSP + CPLD թվային հսկողություն եւ եռամսյակային տեղաբանություն `ճշգրիտ ներդաշնակ ընթացիկ փոխհատուցման համար մինչեւ 50-րդ ներդաշնակ, միաժամանակ շտկելով եռաֆազի անհավասարակշռությունը: Մոդուլային դիզայնը աջակցում է մասշտաբային կարողությանը `հնարավորություն տալով զուգահեռ միացնել բազմաթիվ միավորների: Անկախ օդային խողովակներով ամուր կաբինետով տեղակայված 690V կաբինետի տիպի ակտիվ ներդաշնակ ֆիլտրը ապահովում է հուսալի կատարում եւ պարզեցված սպասարկում: Մինչեւ 300A եւ KVAR հնարավոր վարկանիշներ մինչեւ 300 եւ 300, այս APF- ն իրականացնում է էներգիայի որակի արդյունավետ բարելավում 690V համակարգերի համար:
Մոդելի նկարագրությունը.
| Կարոս | Ahf | 0.69 | 100 ա | / | 4 լ | C |
| Ձեռնարկությունների կոդ | Ակտիվ ներդաշնակ ֆիլտր | Լարման մակարդակ 0.69: 690V ± 20% |
Գնահատված կարողությունները (KVAR) 100a | 3 լ. Եռաֆազ եռացող եռաֆայլ 4 լ. Եռաֆազոր չորս մետաղալար |
Գ. Կաբինետ |
Նկարագրություն.
● Օգտագործեք DSP + CPLD բոլոր թվային կառավարման հիմնական, եռյակի տասնյակի տեխնոլոգիան, առաջադեմ ներդաշնակ հայտնաբերման ալգորիթմ եւ PWM կառավարման ռազմավարություն `ներդաշնակ հոսանքի ճշգրիտ փոխհատուցման համար:
● Ընդունեք մոդուլային դիզայնը, որը հեշտացնում է բազմաթիվ մոդուլների զուգահեռ միացումը, քիչ տեղ է գրավում եւ հեշտ է պահպանել:
The Անկախ օդային խողովակների եւ անկախ պահեստների կառուցվածքային ձեւավորումը ապահովում է սարքավորումների կայուն աշխատանքը:
● Այն կարող է զտել ներդաշնակությունը ներդաշնակության լայն տեսականիով, 2-ից 50 ներդաշնակություն եւ միեւնույն ժամանակ լուծել եռաֆազ անհավասարակշռության խնդիրը:
● Ներդաշնակ ֆիլտրի տոկոսադրույքը բարձր է: Եթե կարողությունը թույլ է տալիս, ներդաշնակ ներկայիս զտման արագությունը կարող է լինել նույնքան բարձր, որքան 95% -ը: Սարքավորումների երկարաժամկետ կայուն աշխատանքը ապահովելու համար սահմանեք 100% ընթացիկ սահմանափակող ելք:
Ծրագրեր.
690v Կաբինետ տիպի ակտիվ ներդաշնակ ֆիլտրերը իդեալական են միջին լարման արդյունաբերական պարամետրերում էլեկտրաէներգիայի որակի բարելավման համար.
● Միջին լարման էլեկտրական համակարգեր.690V ցանցերում էլեկտրաէներգիայի բաշխումը կայունացնելը, ներդաշնակության խեղաթյուրումը եւ համակարգի արդյունավետության բարելավումը:
● Ծանր արդյունաբերական միջավայրեր.Արդյունաբերություններում զգայուն սարքավորումների հուսալի շահագործման ապահովում `զգալի ներդաշնակ բեռներով, ինչպիսիք են հանքարդյունաբերությունը, նավթը եւ գազը եւ նավթաքիմիկատները:
● Միջին լարման շարժիչային կրիչներ.Մեծ շարժիչային կրիչների կողմից առաջացած ներդաշնակ հոսանքները նվազեցնելով, լարման խեղաթյուրման նվազեցումը եւ շարժիչի կատարողականի բարելավումը:
● Ծովային եւ օֆշորային հարթակներ.Կայուն եւ հուսալի էներգիայի որակի ապահովում կոշտ միջավայրում, որտեղ տարածված են 690V համակարգ:
690V կաբինետ տիպի ակտիվ ներդաշնակ ֆիլտրեր ապահովում են բարձրորակ լուծում `690V դիմում պահանջելու համար էներգիայի որակի օպտիմալացման համար:
Տեխնիկական պարամետրեր.
| 220V շարք | 380V շարք | 500V շարք | 690V շարք | ||
| Բարձրություն | <2000 մ, 2000 մ բարձրության վրա, ըստ GB / T3859.2 -ի | ||||
| Շրջակա միջավայրի ջերմաստիճանը | -20 ~ + 50 ℃ | ||||
| Հարաբերական խոնավություն | ≤90%, ոչ մի խտացում մակերեսին, երբ ամսական նվազագույն ջերմաստիճանը 25 է | ||||
| Աղտոտման մակարդակ | III մակարդակը ներքեւում | ||||
| Գործառնական լարման | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Աշխատանքային հաճախականություն | 50hz ± 5% | ||||
| Փոխհատուցման հոսանք | 25 ա | 25/50/75/100 / 150A | 100 ա | 100 ա | |
| Ցանցային կառուցվածք | Լ / ն | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Միավորների քանակը միացված է զուգահեռ |
Ulimited | ||||
| Ընդհանուր մեքենայի արդյունավետություն | ≥97% | ||||
| Ցանցային կառուցվածք | 32KHZ | 16khz | 12.8khz | 12.8khz | |
| Փոխհատուցման միջակայք | 2 ~ 50 Տիվեր, մեկ փոխհատուցման տոկոսադրույքը կարգավորելի է | ||||
| Գործառույթի ընտրություն | Ռեակտիվ ուժ | Ռեակտիվ ուժ, ռեակտիվ ուժ + ասիմետրիա | |||
| Ռեակտիվ ուժ Փոխհատուցման տոկոսադրույքը |
≥95% | > 92% | |||
| Չեզոք ֆիլտրում կարողություն |
Չեզոք գծի զտման հնարավորությունը 3 անգամ է փուլային ֆիլտրման հնարավորության մասին | ||||
| Ամբողջական պատասխան ժամանակը | <10ms | <40ms | <40ms | <40ms | |
| Աղմուկ | ≤60db | ≤60db | ≤65db | ≤65db | |
| Վերահսկիչ մեթոդ | 2-ճանապարհ RS485 ինտերֆեյս (աջակցում է GPRS / WIFI) | ||||
| Պաշտպանություն | Ծանրաբեռնվածություն, ծրագրակազմ / ապարատային գերլարում, ցանցի գերբեռնվածություն եւ թերագնահատում, հոսանքի ձախողում, գերբեռնվածություն, հաճախականության աննորմալության պաշտպանություն եւ այլն: | Ծանրաբեռնվածություն, ծրագրաշար / ապարատային գերլարում, ցանցի գերլարում եւ թերագնահատում, ցանցի լարման անհավասարակշռություն, հոսանքի անբավարարություն, գերբեռնվածություն, հաճախականության աննորմալություն, կարճ միացում պաշտպանություն եւ այլն: | |||
| Տեղադրման եղանակ | Դարակ / պատի վրա տեղադրված | Դարակ | |||
| Մուտքային գիծ | Վերադառնալ մուտքային (դարակ տեսակի), վերին մուտքային (պատի վրա տեղադրված) | Վերադառնալ մուտքային գիծ | |||
| Պաշտպանության մակարդակ | IP20 | ||||
Մոդել եւ ճշգրտում.
| Կառավարության սարքի մոդելը | ||||
|---|---|---|---|---|
| Մոդելի համարը | Փոխհատուցման կարողություն (KVAR) | Համակարգի լարումը (V) | Չափերը (D * W * H) | Սառեցման եղանակ |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200 մմ | Հարկադիր օդի սառեցում |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.4-200a / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| Gy APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| Gy APF-0.4-300A / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.4-400A / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.5-300A / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200 մմ | |
| GY APF-0.69-300A / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200 մմ | |
